ENDOSCóPIOS
1. Introdução
2. Estruturas / funções
• Estruturas
• Funções
• Comprimento focal / brilho
• Profundidade de campo
• Perda de luz periférica
• Largura de campo
3. Escolha dos endoscópios
• Endoscopias monoculares
• Ângulo e largura da visão
• Calibre do endoscópio
• Endoscopias estereoscópicas
• Outros endoscópios
4. Vantagens / desvantagens
5. Questões práticas
6. Problemas de uso
7. Conclusões

1. Introdução
Os endoscópios cirúrgicos utilizam tecnologia da ótica com alta performance . A escolha do endoscópio deve ser cuidadosamente analisado tendo em conta que é uma das peças mais caras do equipamento cirúrgico em termos de custo inicial e manutenção. Um bom endoscópio deverá cumprir três qualidades. Deve ser capaz de oferecer um bom nível de claridade, tanto trazendo a luz para o campo operatório, como levar a imagem para a câmera. Deve possuir uma grande profundidade de campo , e um mínimo de distorção da imagem exibida. Finalmente, o endoscópio deverá ser capaz de resistir a forças mecânicas e térmicas do processo de esterilização.

2. Estruturas / funções

• Estruturas

O endoscópio rígido é composto por um tubo de metal que contém dois canais. Um carrega a luz para iluminar o campo operatório e o outro traz a imagem do campo operatório para a câmera. O canal da imagem é feita de uma série de lentes colocadas sucessivamente uma após a outra permitindo a refração da luz e do aumento global na luminosidade da ótica. Como a imagem passa através de cada lente, ela é invertida, o número de lentes depende do comprimento do endoscópio. O sistema é conhecido como Inverting Real Image Lens System (IRILS). A lente aumenta a última imagem antes de enviá-la para a câmera.

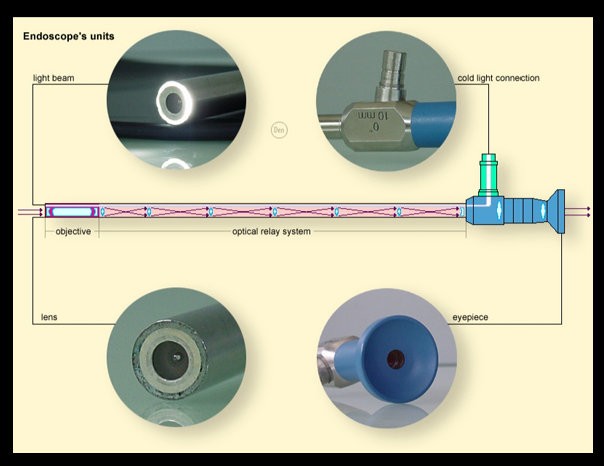

O endoscópio pode ser dividido em cinco partes distintas:
Sistema de lentes Objetivas:
A lente colocada na extremidade distal do endoscópio captura a imagem e a direciona através do endoscópio. Sua distância focal é geralmente fixa. Determina a ampliação do objeto e do campo visual do endoscópio. Ao mudar o ângulo entre o longo eixo da lente e o eixo do endoscópio, a direção ou o ''ângulo de visão '' pode mudar.
Montagem das lentes de haste:
Uma série de lentes de vidro continuamente enfocam a imagem através do endoscópio. Os separadores metálicos separam cada lente da haste a fim de manter uma distância focal apropriada entre as lentes . O número de lentes depende do comprimento do endoscópio.
Um endoscópio mais longo requer mais lentes, entretanto isto diminui a luminosidade total e aumenta a fragilidade do sistema.
A fim de minimizar a redução da luminosidade devido a perda de todos os reflexos das lentes, os endoscópios são tratados com um sistema anti-reflexo. Este consiste no revestimento da superfície de cada lente com uma fina camada de fluoreto de magnésio, utilizando um processo de embalagem a vácuo. Portanto, é importante para evitar danificar a superfície da ótica do endoscópio.

Lente ocular:
A última lente da série, na extremidade proximal da câmera, aumenta e se concentra na imagem transmitindo-a para a câmera. Esta parte do endoscópio é projetada a fim de permitir o acoplamento às lentes da câmera.
Entrada do feixe de fibras óticas:
É um ponto de conexão para o cabo da fonte de luz fria colocado em um ângulo para o eixo principal da lente. Essa conexão deve ser de alta qualidade ótica e mecânica evitando desta maneira a perda de luz e de aquecimento.
Canal de luz:
Ele se estende ao longo do endoscópio levando a luz desde a entrada do feixe das fibras óticas até a ponta do endoscópio. A luz é transportada em um feixe de fibras de vidro. Ao final de cada canal as fibras são cortadas, polidas e revestidas para produzir uma superfície que transmita a luz.

Aguarde a próxima informação:
